UGC DOR6706565
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$436.60 CAD - $436.60 CAD
$436.60 CAD
$436.60 CAD - $436.60 CAD
$436.60 CAD

Vendu en lots de : 1

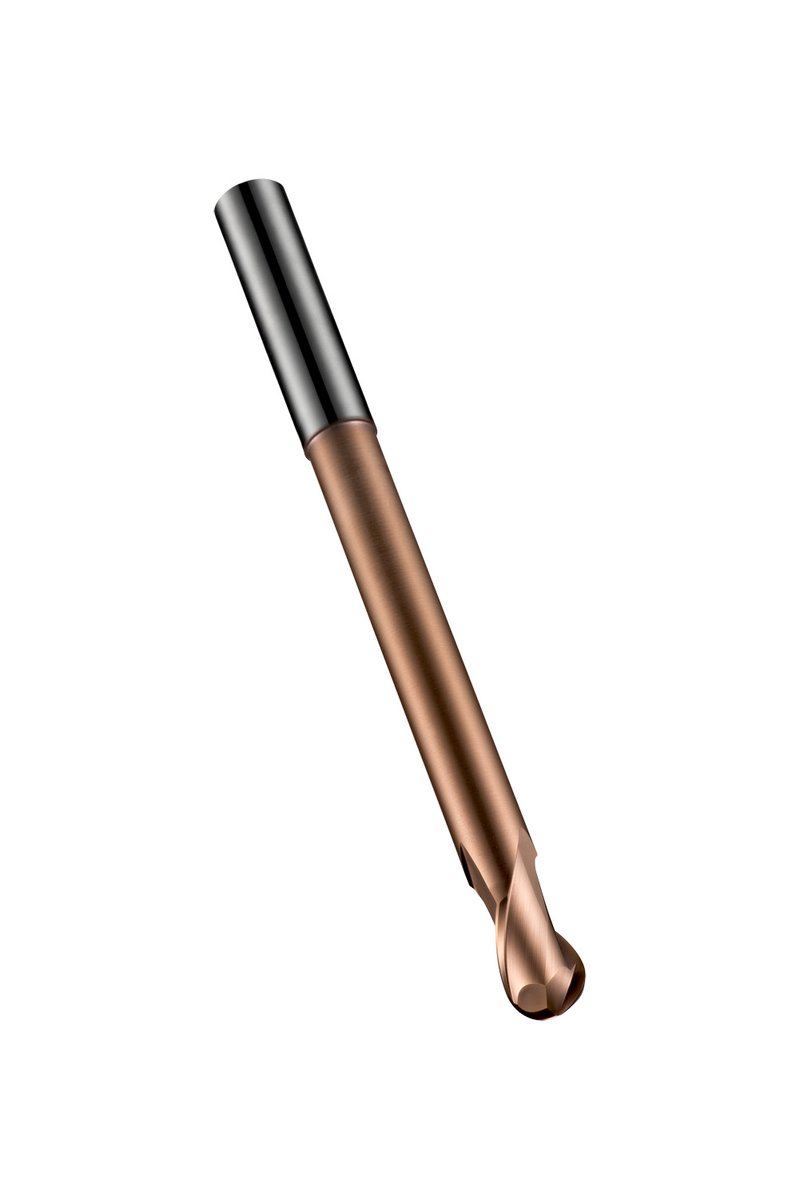

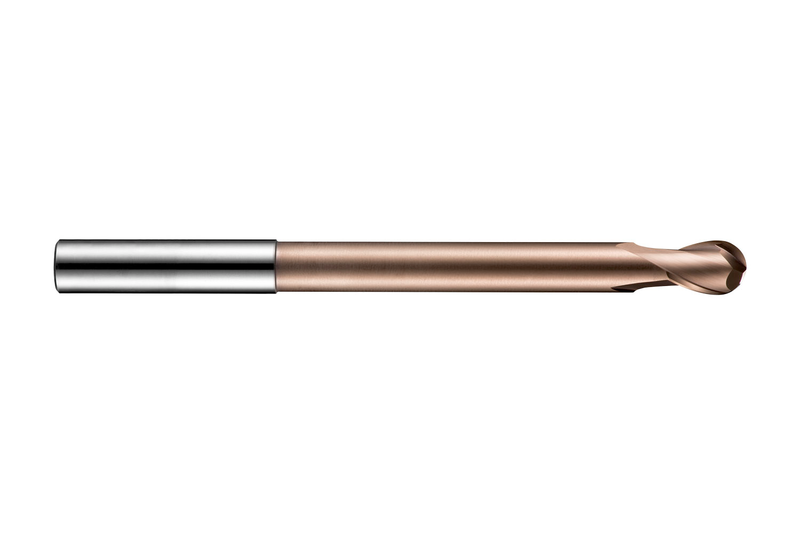

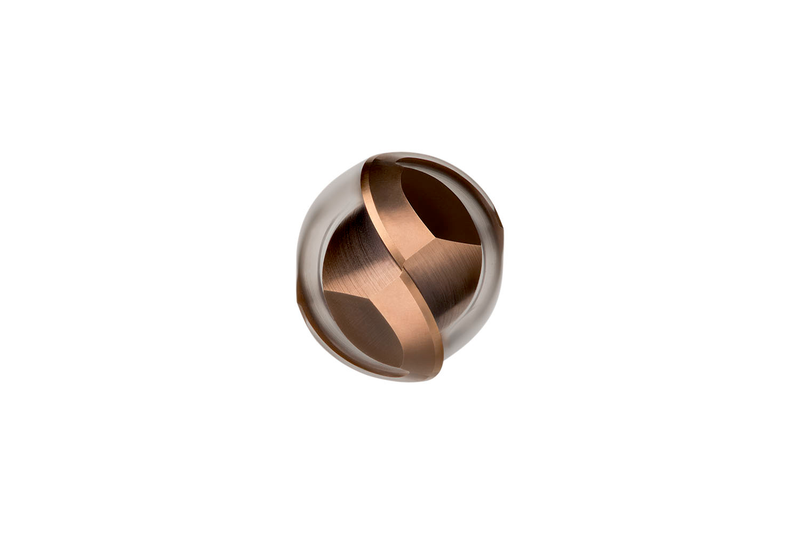

Fraise à l'extrémité sphérique extra courte à 2 dents, diamètre 16 mm avec une longueur de coupe de 32 mm, longueur totale de 150 mm, portée de 110 mm avec dégagement de col et rayon de profil complet de 8 mm, selon la norme DORMER avec une queue cylindrique de 16 mm, en carbure monobloc avec revêtement TiSiN, hélice de 30° et angle de dépouille de 3° pour le fraisage en copie dans les aciers inoxydables martensitiques, austénitiques et super-austénitiques, Duplex ou à durcissement par précipitation et les alliages haute température

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)S23316.0
GradeTiSiN
Product Number6706565
Product FamilyS233

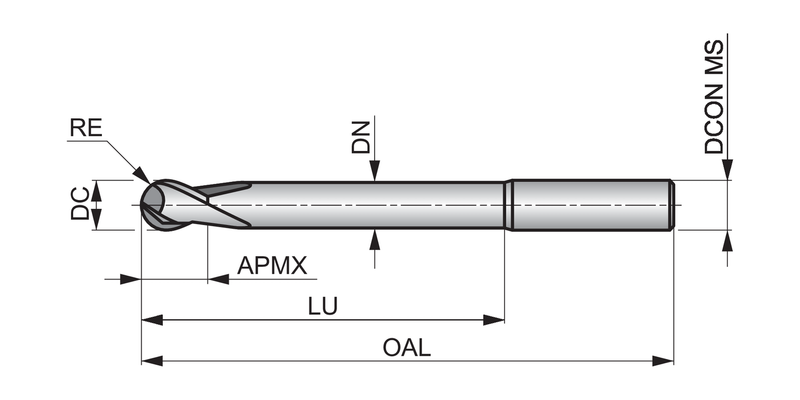

Insert Geometry
Corner Radius — in (RE)0.315"
Corner Radius — mm (RE)8 mm
Depth of Cut Max — in (APMX)1.2598"
Depth of Cut Max — mm (APMX)32.0 mm
Dimensions
Cutting Diameter — in (DC)0.6299"
Cutting Diameter — mm (DC)16.0 mm
Overall Length — in (OAL)5.9055"
Overall Length — mm (OAL)150.0 mm
Usable Length — mm (LU)110.0 mm
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)2
Helix Angle (FHA)30.0°
Tool Information
ShankQueue cylindrique DIN 6535 HA
StandardNorme de travail
Reference Numbers
EDP Number46706565
EAN7320760681145
File Type Download
S23316.0 — Line Drawing PDF Download
