J2004.1X.8
J2004.1X.8
J2004.1X.8

J2004.1X.8

UGC DOR6821290
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$164.21 CAD - $164.21 CAD
$164.21 CAD
$164.21 CAD - $164.21 CAD
$164.21 CAD

Vendu en lots de : 1

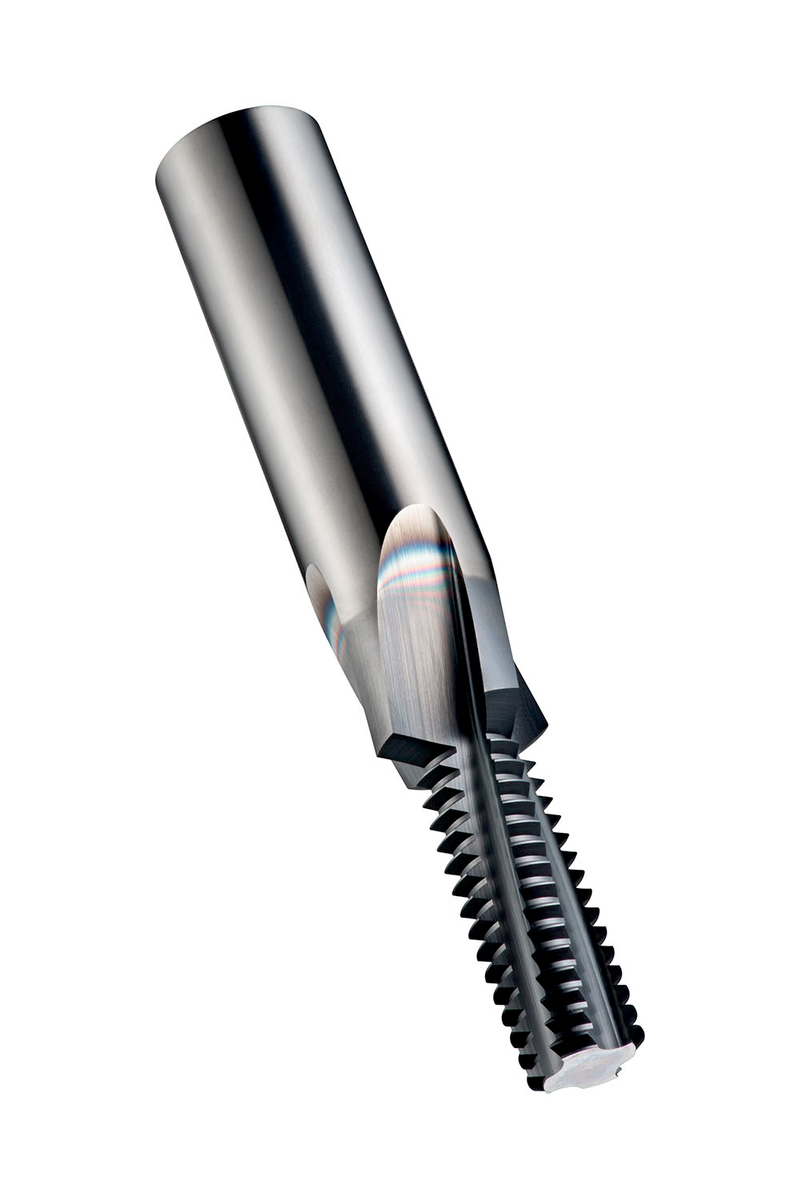

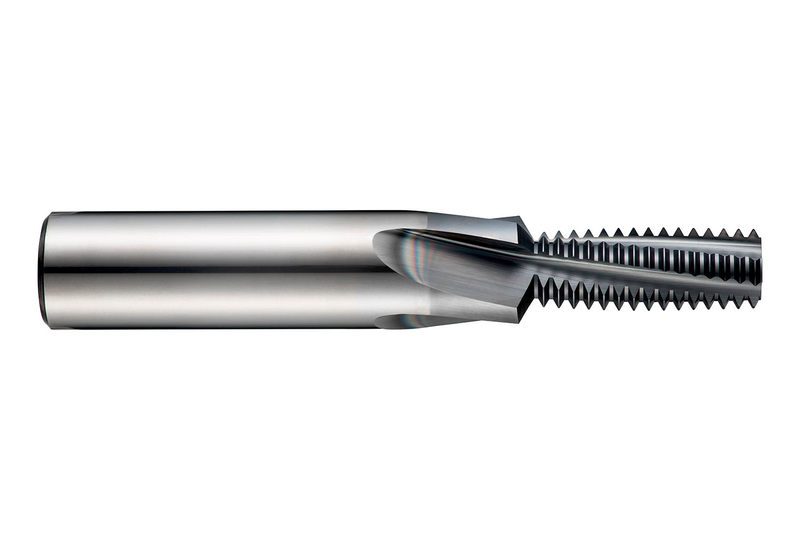

Fraise à fileter et chanfreiner, pour filetage ISO-Métric ≥ M5 avec un pas de 0,80 mm, dimensions selon la norme DORMER avec 3 dents, diamètre de coupe de 4,1 mm et queue cylindrique de 6 mm selon DIN 6535 HA, carbure monobloc avec revêtement Alcrona Pro et un angle d'hélice de 10° pour le fraisage d'un filetage intérieur droit ou gauche d'une longueur maximale de 11,2 mm dans l'acier et l'acier moulé, l'acier inoxydable ferritique, martensitique et austénitique, la fonte et les métaux non ferreux

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)J2004.1X.8
GradeAlcrona Pro
Product Number6821290
Product FamilyJ200
Insert Geometry
Depth of Cut Max — mm (APMX)11.2 mm

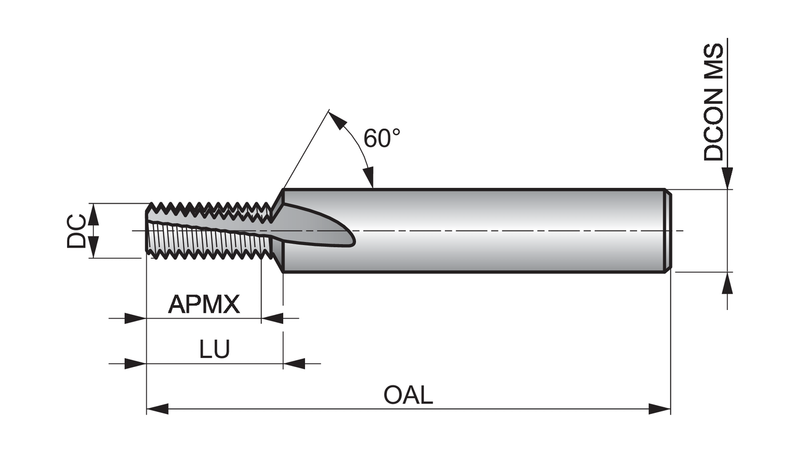

Dimensions
Cutting Diameter — in (DC)0.1614"
Cutting Diameter — mm (DC)4.1 mm
Overall Length — in (OAL)2.2441"
Overall Length — mm (OAL)57.0 mm
Length × Diameter Ratio2
Usable Length — mm (LU)12.1 mm
Connection Dia. — in (DCON)0.2362"
Connection Dia. — mm (DCON)6.0 mm
Number of Flutes (NOF)3
Helix Angle (FHA)10.0°
Threading
Thread Diameter Size (TDZ)M5
Thread Form (THFT)M - Filetage métrique à pas gros
Thread Pitch — mm (TP)0.8 mm
Tool Information
ShankQueue cylindrique DIN 6535 HA
Direction of ToolD'accord
StandardNorme de travail
Reference Numbers
EDP Number46821290
EAN7320760688687
File Type Download
J2004.1X.8 — Line Drawing PDF Download
