E288M10X1.0
E288M10X1.0
E288M10X1.0

E288M10X1.0

UGC DOR7174102
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$96.47 CAD - $96.47 CAD
$96.47 CAD
$96.47 CAD - $96.47 CAD
$96.47 CAD

Vendu en lots de : 1

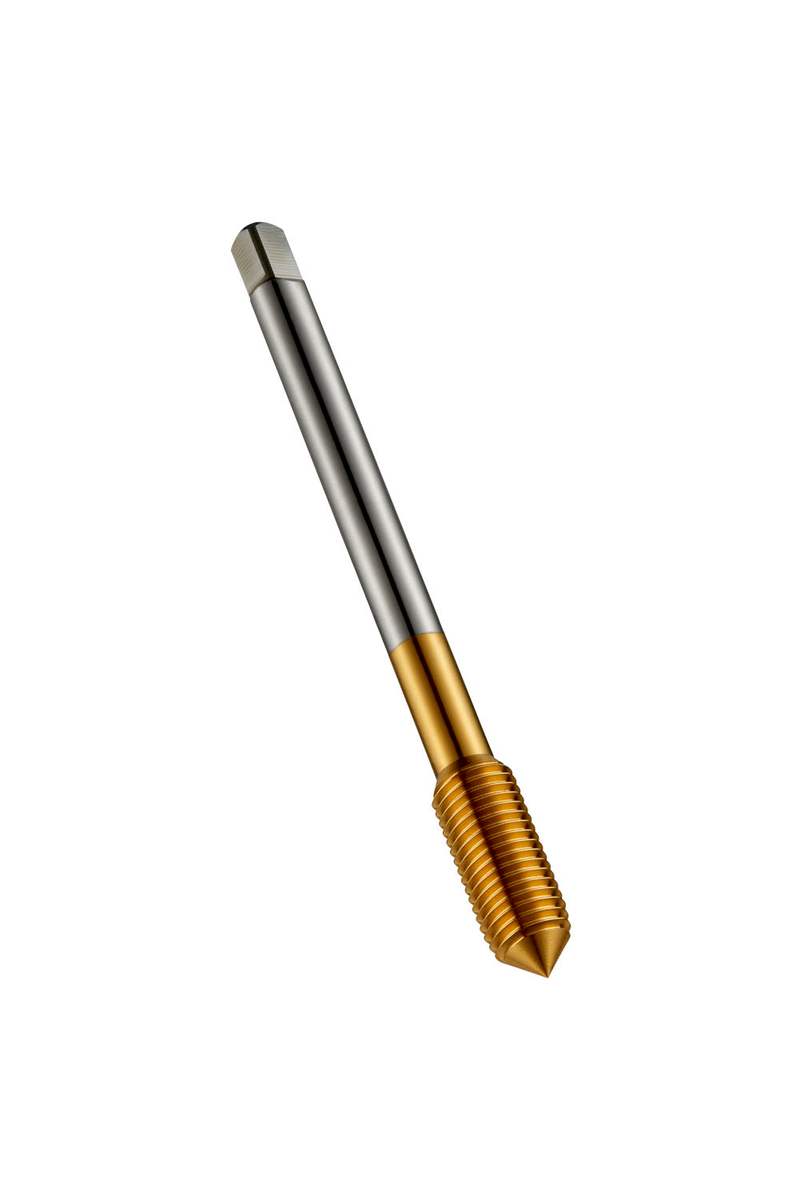

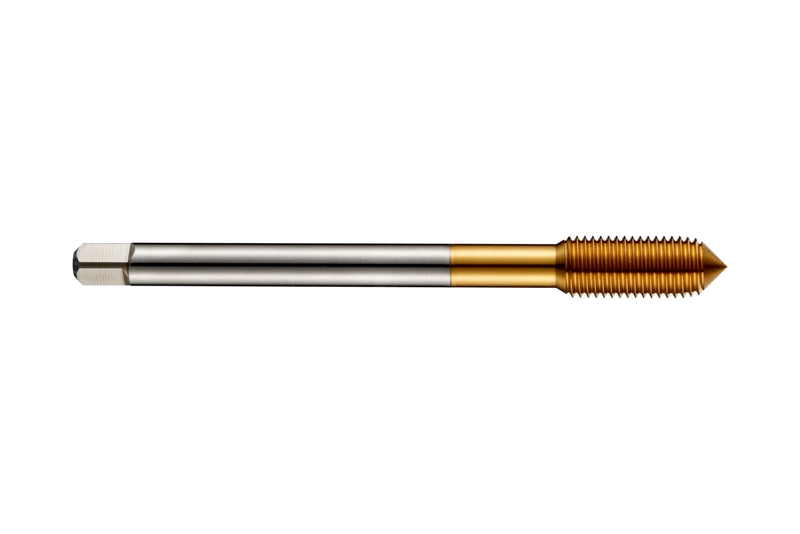

Taraud à refouler avec une forme de chanfrein C avec une entrée à 2-3 filets, pour filetage métrique fin ISO M10 avec un pas de 1,00 mm et une classe de tolérance 6HX, dimensions selon la norme DIN 2174 avec une queue de 7,0 mm et un carré d'entraînement de 5,5 mm, en HSS-E à base de cobalt avec revêtement TiN pour le taraudage de trous traversants ou borgnes jusqu'à 3xD dans les aciers de décolletage, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques, et les alliages d'aluminium corroyés ou coulés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E288M10X1.0
GradeTiN
Product Number7174102
Product FamilyE288

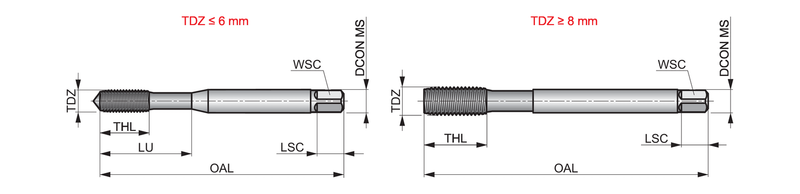

Dimensions
Overall Length — in (OAL)3.5433"
Overall Length — mm (OAL)90.0 mm
Length × Diameter Ratio3
Connection Dia. — in (DCON)0.2756"
Connection Dia. — mm (DCON)7.0 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)10
Thread Form (THFT)MF - Filetage métrique fin
Thread Pitch — mm (TP)1.0 mm
Thread Pitch — in (TP)0.0394"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number47174102
EAN7320760704417
File Type Download
E288M10X1.0 — Line Drawing PDF Download
For in stock items, please refer to our shipping page for rates and transit times. If in a stocking warehouse, your order will arrive within the estimated delivery timeframe displayed above.

In the event of a delay, our customer service team will contact you with updated details and provide the option to cancel if the product cannot be delivered within the expected timeframe.
