E8101/4
E8101/4
E8101/4

E8101/4

UGC DOR7350434
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$38.59 CAD - $38.59 CAD
$38.59 CAD
$38.59 CAD - $38.59 CAD
$38.59 CAD

Vendu en lots de : 1

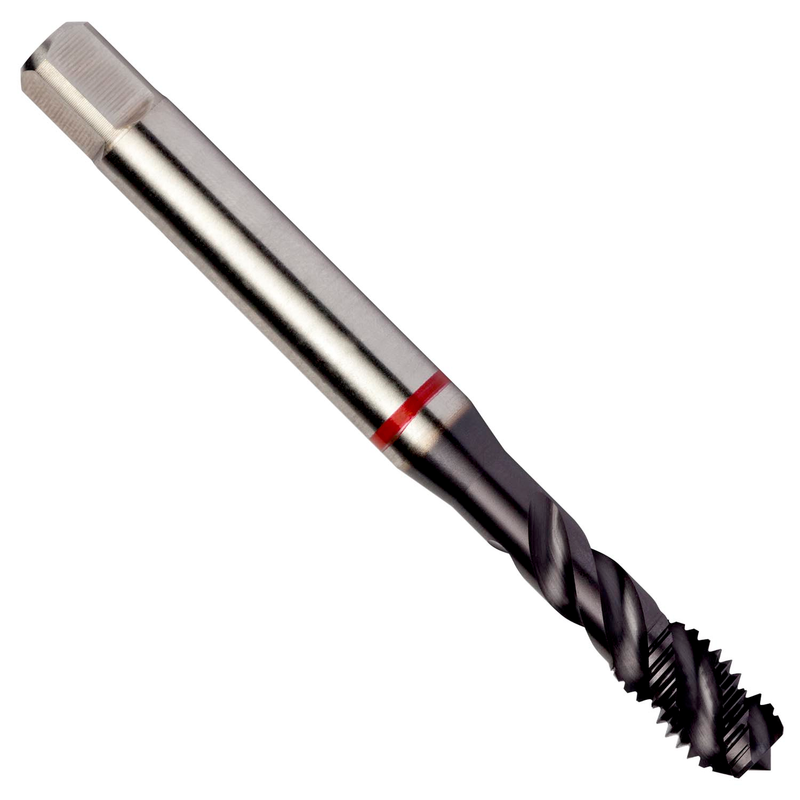

Taraud Red Shark à goujures hélicoïdales et à entrée courte forme C (2-3 filets), pour filet UNC 1/4" à 20 filets par pouce et tolérance 2B avec tolérance sur le diamètre sur flancs H5, dimensions selon la norme DIN/ANSI avec queue de 6,477 mm et carré d'entraînement de 4,801 mm, HSS-E PM avec revêtement TiAlN-Top et angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans les aciers non alliés, alliés et à outils

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E8101/4
GradeTiAlN/Sommet
Product Number7350434
Product FamilyE810
Dimensions
Overall Length — in (OAL)3.15"
Overall Length — mm (OAL)80.01 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.984"
Usable Length — mm (LU)24.99 mm
Connection Dia. — in (DCON)0.255"
Connection Dia. — mm (DCON)6.48 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)1/4
Thread Form (THFT)UNM - Unifié grossier
Threads per Inch (TPI)20.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN/ANSI
Reference Numbers
EDP Number7350434
EAN7320760752784
File Type Download

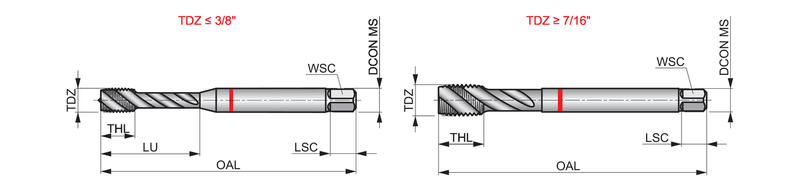

E8101/4 — Line Drawing PDF Download
