E9101/4
E9101/4
E9101/4

E9101/4

UGC DOR7350444
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$38.59 CAD - $38.59 CAD
$38.59 CAD
$38.59 CAD - $38.59 CAD
$38.59 CAD

Vendu en lots de : 1

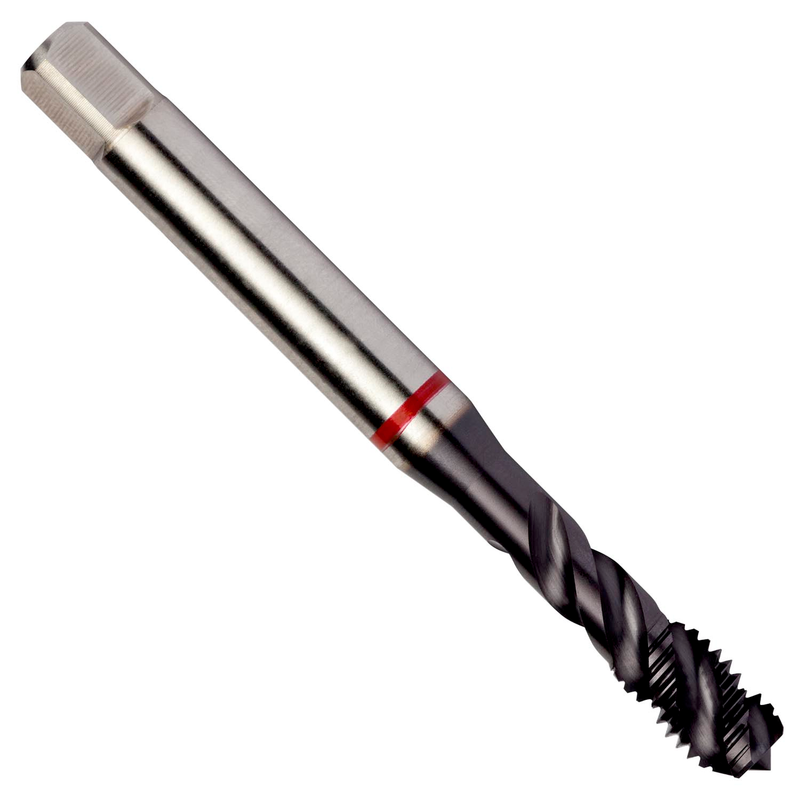

Taraud à gorge spirale Red Shark avec chanfrein forme C, 2-3 filets d'entrée, pour filetage UNF 1/4" avec 28 filets par pouce et classe de tolérance 2B avec tolérance H4 sur le diamètre de pas, dimensions selon la norme DIN/ANSI avec un diamètre de queue de 0,2550" et un carré d'entraînement de 0,1890", en HSS-E PM avec revêtement TiAlN-Top et angle d'hélice de 45° pour filetage dans les trous borgnes jusqu'à 2,5xD dans les aciers non alliés, alliés et à outils

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E9101/4
GradeTiAlN/Top
Product Number7350444
Product FamilyE910

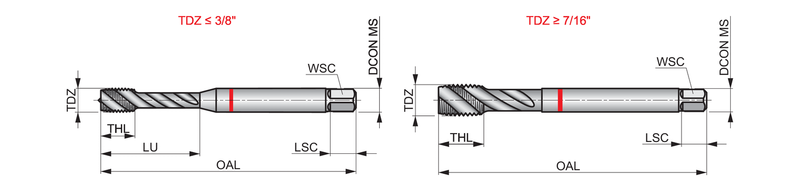

Dimensions
Overall Length — in (OAL)3.15"
Overall Length — mm (OAL)80.01 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.984"
Usable Length — mm (LU)24.99 mm
Connection Dia. — in (DCON)0.255"
Connection Dia. — mm (DCON)6.48 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)1/4
Thread Form (THFT)UNF - Filetage fin unifié
Threads per Inch (TPI)28.0
Tool Information
ShankTige cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN/ANSI
Reference Numbers
EDP Number7350444
EAN7320760752883
File Type Download
E9101/4 — Line Drawing PDF Download
