C4-DDUNL-17090-11
C4-DDUNL-17090-11
C4-DDUNL-17090-11

C4-DDUNL-17090-11

UGC DOR7809868
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$544.00 CAD - $544.00 CAD
$544.00 CAD
$544.00 CAD - $544.00 CAD
$544.00 CAD

Vendu en lots de : 1

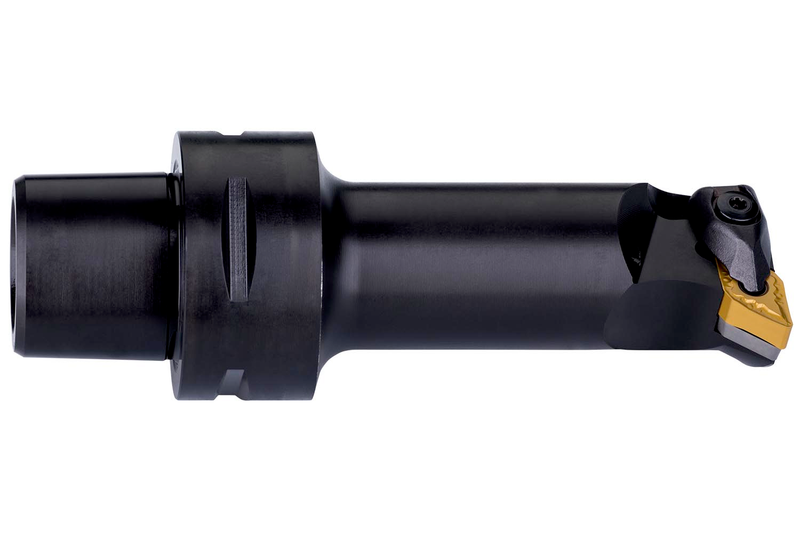

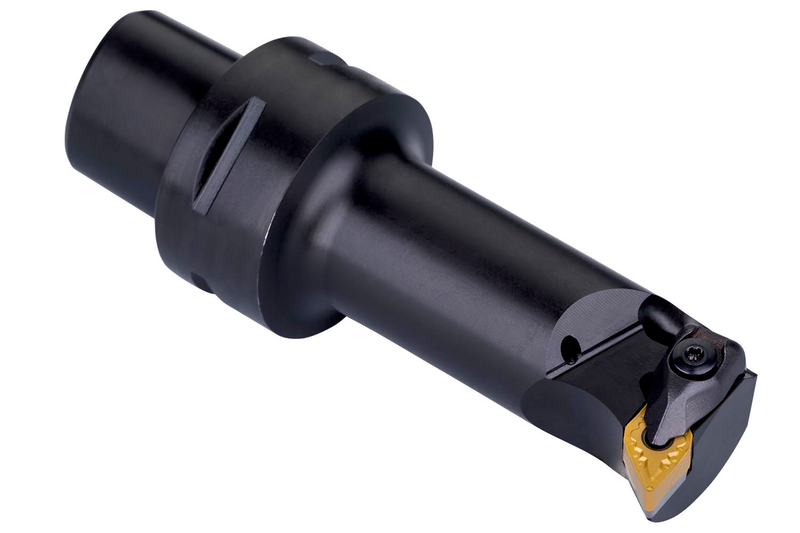

Barre d'alésage à double serrage pour loger un insert négatif en forme de losange à 55° avec un diamètre de cercle inscrit de 9,525 mm, une épaisseur de 4,76 mm (désignation ISO DN.. 1104..), coupe à gauche à 93° avec une queue décalée selon la norme ISO 26623 (accouplement à queue polygonale) taille C4, avec une largeur fonctionnelle de 17 mm et une longueur de dépassement de 90 mm pour le chanfreinage interne, l'alésage conique, l'alésage de copiage unidirectionnel et multidirectionnel et l'alésage longitudinal avec et sans épaulement

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)C4-DDUNL-17090-11
Product Number7809868
Product FamilyC.-DDUN(RL) INT

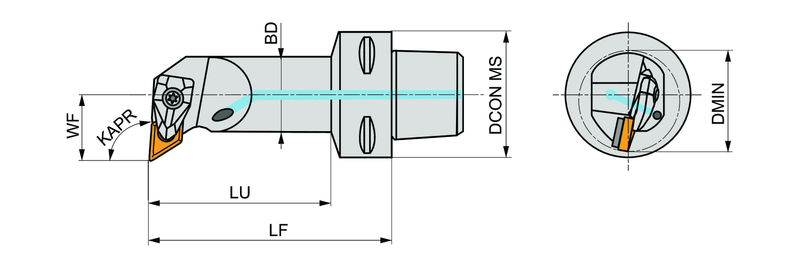

Dimensions
Usable Length — in (LU)2.677"
Usable Length — mm (LU)68.0 mm
Functional Length — in (LF)3.543"
Functional Length — mm (LF)90.0 mm
Connection Dia. — in (DCON)1.575"
Connection Dia. — mm (DCON)40.0 mm
Min. Bore Dia. — in (DMIN)1.26"
Tool Information
Direction of ToolGauche
Through Coolant Yes
Reference Numbers
EDP Number7809868
EAN3603603684478
File Type Download
C4-DDUNL-17090-11 — Line Drawing PDF Download
