C4-SVQBL-18090-16
C4-SVQBL-18090-16
C4-SVQBL-18090-16

C4-SVQBL-18090-16

UGC DOR7809896
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$661.00 CAD - $661.00 CAD
$661.00 CAD
$661.00 CAD - $661.00 CAD
$661.00 CAD

Vendu en lots de : 1

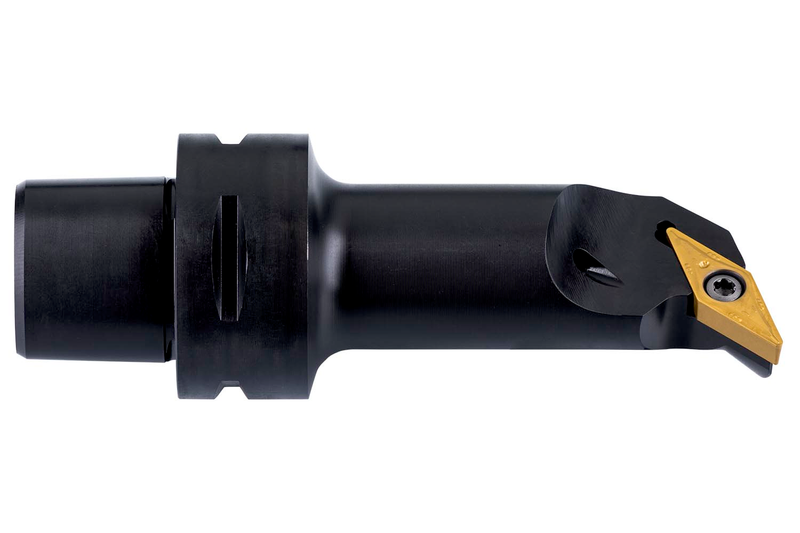

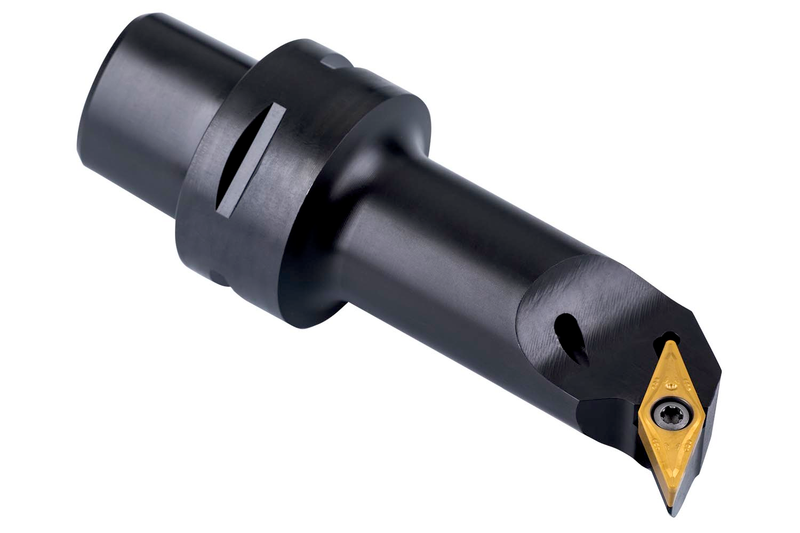

Barre d'alésage à vis pour plaquette positive en forme de losange à 35° avec un diamètre de cercle inscrit de 9,525 mm, une épaisseur de 4,76 mm (désignation ISO VB.. 1604.. ou VC.. 1604..), coupe à gauche à 107°30' avec queue décalée selon ISO 26623 (accouplement à queue polygonale) taille C4, avec une largeur fonctionnelle de 18 mm et une longueur de saillie de 90 mm pour l'alésage de copiage unidirectionnel et multidirectionnel

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)C4-SVQBL-18090-16
Product Number7809896
Product FamilyC.-SVQB(RL) INT

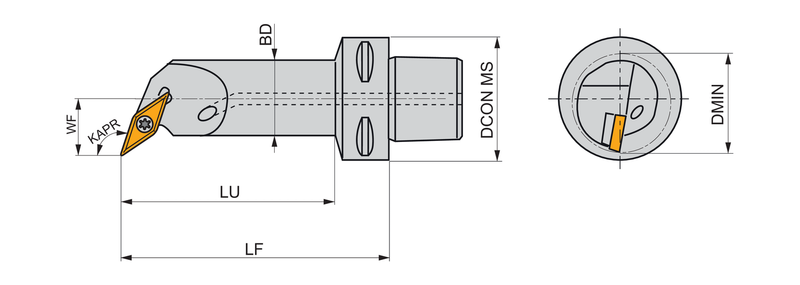

Dimensions
Usable Length — in (LU)2.677"
Usable Length — mm (LU)68.0 mm
Functional Length — in (LF)3.543"
Functional Length — mm (LF)90.0 mm
Connection Dia. — in (DCON)1.575"
Connection Dia. — mm (DCON)40.0 mm
Min. Bore Dia. — in (DMIN)1.299"
Tool Information
Direction of ToolGauche
Through Coolant Yes
Reference Numbers
EDP Number7809896
EAN3603603684751
File Type Download
C4-SVQBL-18090-16 — Line Drawing PDF Download
