C5-SVQBR-18090-16
C5-SVQBR-18090-16
C5-SVQBR-18090-16

C5-SVQBR-18090-16

UGC DOR7809899
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$736.00 CAD - $736.00 CAD
$736.00 CAD
$736.00 CAD - $736.00 CAD
$736.00 CAD

Vendu en lots de : 1

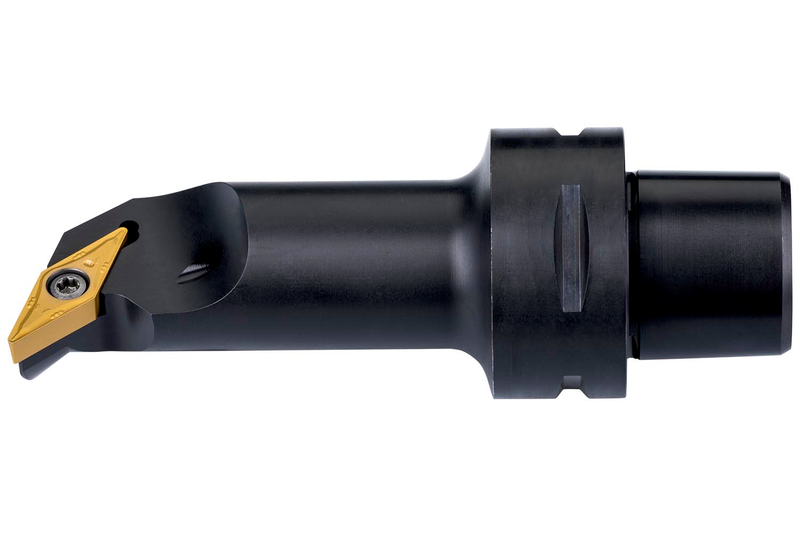

Barre d'alésage à serrage par vis pour plaquette positive rhomboïde à 35° avec un diamètre de cercle inscrit de 9,525 mm, épaisseur de 4,76 mm (désignation ISO VB.. 1604.. ou VC.. 1604..), à droite, coupe frontale à 107°30' avec queue déportée selon ISO 26623 (accouplement à queue polygonale) taille C5, avec une largeur fonctionnelle de 18 mm et une longueur en porte-à-faux de 90 mm pour l'alésage de copiage unidirectionnel et multidirectionnel

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)C5-SVQBR-18090-16
Product Number7809899
Product FamilyC.-SVQB(RL) INT

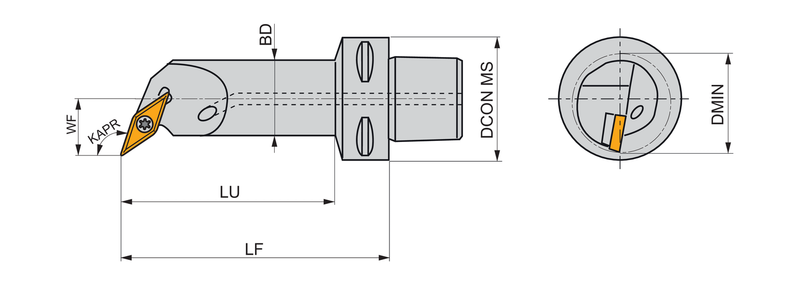

Dimensions
Usable Length — in (LU)2.638"
Usable Length — mm (LU)67.0 mm
Functional Length — in (LF)3.543"
Functional Length — mm (LF)90.0 mm
Connection Dia. — in (DCON)1.969"
Connection Dia. — mm (DCON)50.0 mm
Min. Bore Dia. — in (DMIN)1.299"
Tool Information
Direction of ToolD'accord
Through Coolant Yes
Reference Numbers
EDP Number7809899
EAN3603603684782
File Type Download
C5-SVQBR-18090-16 — Line Drawing PDF Download
