E894UNF5/16
E894UNF5/16
E894UNF5/16

E894UNF5/16

UGC DOR8450741
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$99.60 CAD - $99.60 CAD
$99.60 CAD
$99.60 CAD - $99.60 CAD
$99.60 CAD

Vendu en lots de : 1

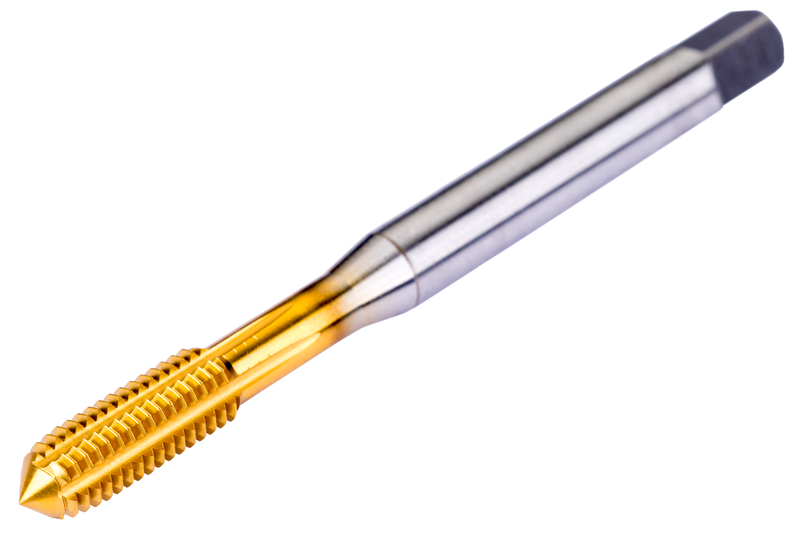

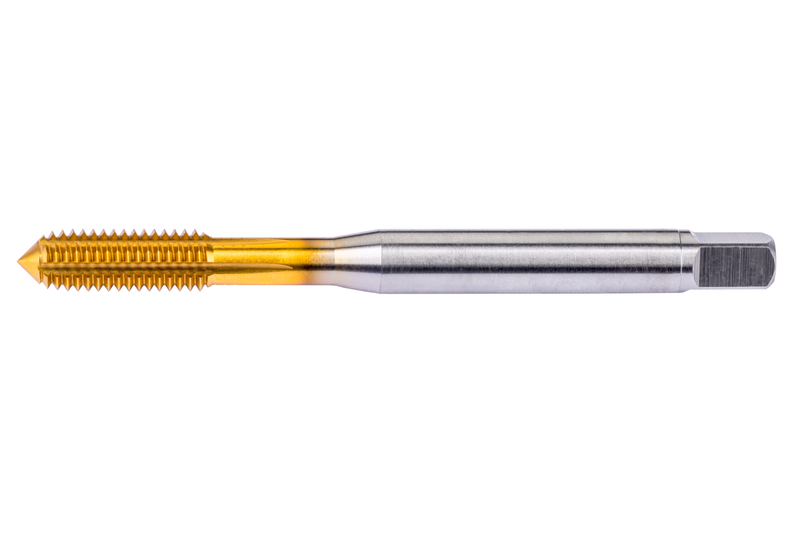

Taraudage par refoulement avec gorges de lubrification et chanfrein forme C avec entrée semi-fond de 2-3xP, pour filetage unifié américain fin UNF 5/16" avec 24 filets par pouce et classe de tolérance 2BX, dimensions conformes à la norme DIN/ANSI avec queue de 0,3180" et carré d'entraînement de 0,2378", en HSS-E à base de cobalt avec revêtement TiN pour le taraudage de trous traversants ou borgnes jusqu'à 3,5xD dans l'acier et l'acier moulé, l'acier inoxydable et l'aluminium forgé ou moulé.

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E894UNF5/16
GradeTiN
Product Number8450741
Product FamilyE894(NU)
Dimensions
Overall Length — in (OAL)3.543"
Overall Length — mm (OAL)89.99 mm
Length × Diameter Ratio3.5
Usable Length — in (LU)1.378"
Usable Length — mm (LU)35.0 mm
Connection Dia. — in (DCON)0.318"
Connection Dia. — mm (DCON)8.08 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)16 mai
Thread Diameter — in (TD)0.313"
Thread Diameter — mm (TD)7.938 mm
Thread Form (THFT)FNU - Fil fin unifié
Threads per Inch (TPI)24.0
Tool Information
Direction of ToolD'accord
StandardDIN/ANSI
Reference Numbers
EDP Number8450741
EAN3603607092460
File Type Download
E894UNF5/16 — Line Drawing PDF Download
