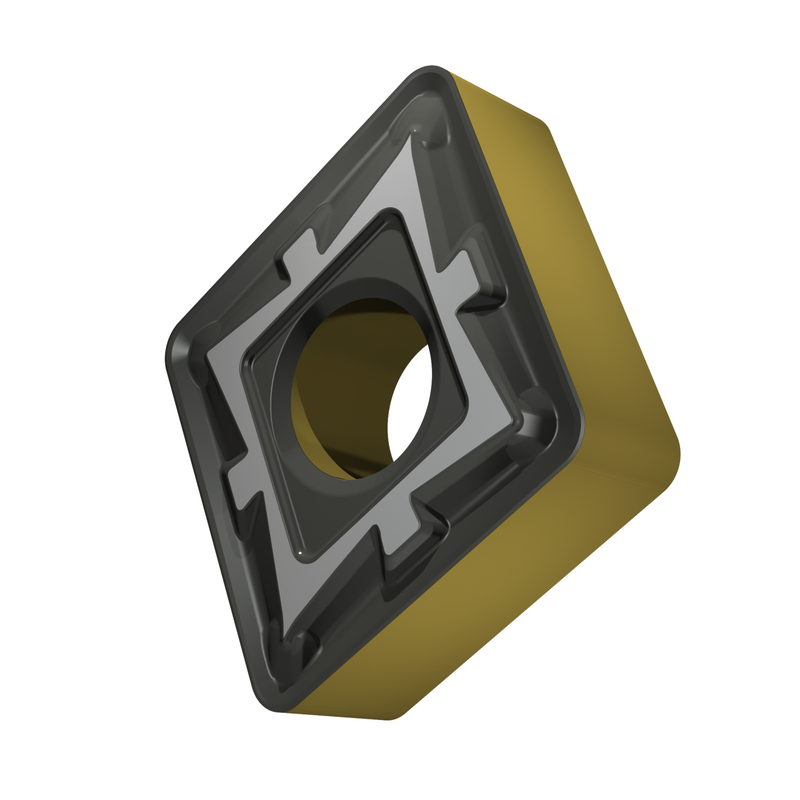

CNMG 543-M:T9425
CNMG 543-M:T9425
CNMG 543-M:T9425
CNMG 543-M:T9425

CNMG 543-M:T9425

UGC DOR8182928
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$23.43 CAD - $23.43 CAD
$23.43 CAD
$23.43 CAD - $23.43 CAD
$23.43 CAD

Vendu en lots de : 10
Plaquette de tournage négative double face, C – rhomboïde, angle d’arête de 80°, taille 16 avec un rayon de bec de 1,2 mm. La combinaison du brise-copeaux M est polyvalente et constitue le premier choix pour l'usinage moyen des fontes. Elle présente un angle de coupe positif et une terre négative/stable et modérée. Elle convient également aux aciers et, sous certaines conditions, aux matériaux durs. Substrat T9425 MT-CVD à gradient fonctionnel, conçu principalement pour les matériaux du groupe P. Convient aux matériaux : P - Acier et acier moulé (aciers avec une teneur en alliage ≤ 10 % et une dureté < 45HRC), K - Fonte (moulages de fer et d'alliages de carbone avec > 2 % de teneur en carbone) et coupe légèrement interrompue.

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)CNMG 543-M:T9425
GradeT9425
Chipbreaker (CBMD)M
Product Number8182928
Product FamilyCNMG
Insert Geometry
Insert DesignCNMG
Insert Shape Code (SC)C - angle de 80° inclus rhomboïde
Insert Geometry
Inscribed Circle Dia. — in (IC)0.625"
Inscribed Circle Dia. — mm (IC)15.875 mm
Insert Thickness — in (S)0.25"
Insert Thickness — mm (S)6.35 mm
Corner Radius — in (RE)0.047"
Corner Radius — mm (RE)1.2 mm
Depth of Cut Max — in (APMX)0.276"
Depth of Cut Max — mm (APMX)7.0 mm
Tool Information
Tool DesignChine
SubstrateSubstrat à gradient fonctionnel
Reference Numbers
EDP Number8182928
EAN3603603952157
Material Group Suitability
P — Steel and Cast Steel Usage principal
K — Cast Iron Usage principal
File Type Download
CNMG 543-M:T9425 — Line Drawing PDF Download
