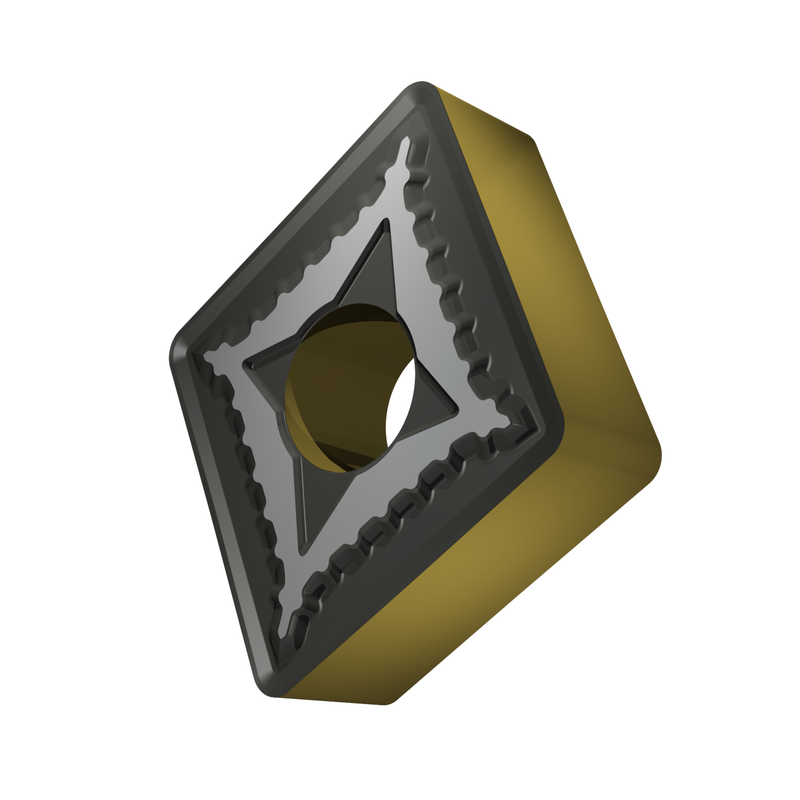

CNMG 543-SM:T9425
CNMG 543-SM:T9425
CNMG 543-SM:T9425
CNMG 543-SM:T9425

CNMG 543-SM:T9425

UGC DOR8985595
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$23.43 CAD - $23.43 CAD
$23.43 CAD
$23.43 CAD - $23.43 CAD
$23.43 CAD

Vendu en lots de : 10

Plaquette de tournage négative double face, C - rhomboïde angle inclus de 80°, taille 16 avec rayon de coin de 1,2 mm. La combinaison du brise-copeaux SM est polyvalente et constitue le premier choix pour l'usinage moyen des aciers et des super-alliages. Elle présente un angle de coupe légèrement positif et une surface d'appui stable et modérée. Elle convient également aux aciers inoxydables, aux fontes et, sous certaines conditions, aux alliages non ferreux et aux matériaux durs. Le substrat T9425 à gradient fonctionnel, revêtu de MT-CVD, est conçu principalement pour les matériaux du groupe P. Il convient aux matériaux : P - Acier et acier moulé (aciers à teneur en alliage ≤ 10 % et dureté < 45HRC), M - Acier inoxydable (aciers résistants à la corrosion avec ≥ 11 % de chrome), K - Fonte (moulages de fer et de carbone tous

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)CNMG 543-SM:T9425
GradeT9425
Chipbreaker (CBMD)SM
Product Number8985595
Product FamilyCNMG
Insert Geometry
Insert DesignCNMG
Insert Shape Code (SC)C - angle inclus rhombique de 80°
Insert Geometry
Inscribed Circle Dia. — in (IC)0.625"
Inscribed Circle Dia. — mm (IC)15.875 mm
Insert Thickness — in (S)0.25"
Insert Thickness — mm (S)6.35 mm
Corner Radius — in (RE)0.047"
Corner Radius — mm (RE)1.2 mm
Depth of Cut Max — in (APMX)0.217"
Depth of Cut Max — mm (APMX)5.5 mm
Tool Information
Tool DesignChine
SubstrateSubstrat à gradient fonctionnel
Reference Numbers
EDP Number8985595
EAN3603604770538
Material Group Suitability
P — Steel and Cast Steel Usage principal
M — Stainless Steel Usage principal
K — Cast Iron Usage principal
S — High Temperature Alloys Utilisation possible
File Type Download
CNMG 543-SM:T9425 — Line Drawing PDF Download
