CNMG 544-R:T9425
CNMG 544-R:T9425
CNMG 544-R:T9425
CNMG 544-R:T9425

CNMG 544-R:T9425

UGC DOR8985598
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$23.43 CAD - $23.43 CAD
$23.43 CAD
$23.43 CAD - $23.43 CAD
$23.43 CAD

Vendu en lots de : 10

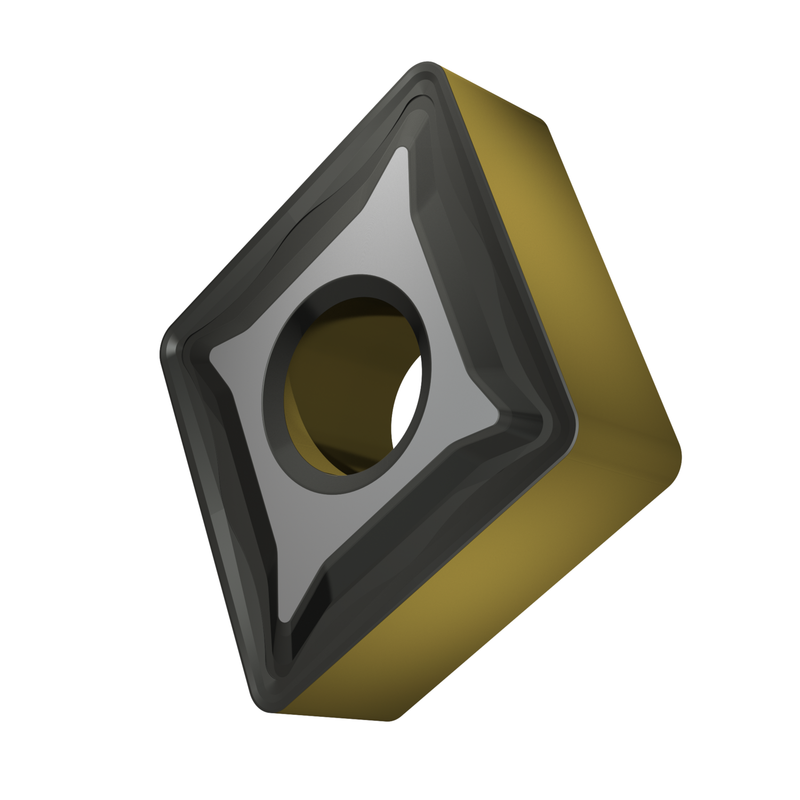

Plaquette de tournage négative double face, C – rhomboïdale angle de 80° inclus, taille 16 avec rayon de bec de 1,6 mm. La combinaison du brise-copeaux R est robuste et conçue pour l'ébauche des aciers et des fontes. Elle présente un angle de coupe légèrement positif et une double lèvre en T négative/stable, extra-large. Elle est également conditionnellement adaptée aux matériaux durs. Le substrat T9425 à gradient fonctionnel, revêtu MT-CVD, est conçu principalement pour les matériaux du groupe P. Il convient aux matériaux : P - Acier et acier moulé (aciers avec une teneur en alliage ≤ 10% et une dureté < 45HRC), K - Fonte (moulages d'alliages de fer et de carbone avec > 2% de teneur en carbone) et coupe interrompue.

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)CNMG 544-R:T9425
GradeT9425
Chipbreaker (CBMD)R
Product Number8985598
Product FamilyCNMG
Insert Geometry
Insert DesignCNMG
Insert Shape Code (SC)C - angle fermé 80° rhomboïdal
Insert Geometry
Inscribed Circle Dia. — in (IC)0.625"
Inscribed Circle Dia. — mm (IC)15.875 mm
Insert Thickness — in (S)0.25"
Insert Thickness — mm (S)6.35 mm
Corner Radius — in (RE)0.063"
Corner Radius — mm (RE)1.6 mm
Depth of Cut Max — in (APMX)0.276"
Depth of Cut Max — mm (APMX)7.0 mm
Tool Information
Tool DesignChine
SubstrateSubstrat à gradient fonctionnel
Reference Numbers
EDP Number8985598
EAN3603604770569
Material Group Suitability
P — Steel and Cast Steel Usage principal
K — Cast Iron Usage principal
File Type Download
CNMG 544-R:T9425 — Line Drawing PDF Download
